低壓控制柜作為工業自動化、電力配電系統的核心設備，其結構設計與性能直接影響系統的安全性、穩定性和使用壽命。作為國內電氣控制領域的知名品牌，華東工控憑借多年技術積累與創新實踐，打造出結構科學、工藝精湛的低壓控制柜產品，廣泛應用于機械制造、能源電力、建筑樓宇等領域。

一、柜體結構

華東工控低壓控制柜采用標準化、模塊化的柜體結構，主體框架由優質冷軋鋼板或敷鋁鋅板經數控折彎、焊接成型，表面通過磷化、靜電噴涂等工藝處理，具備優異的防腐、防銹性能。

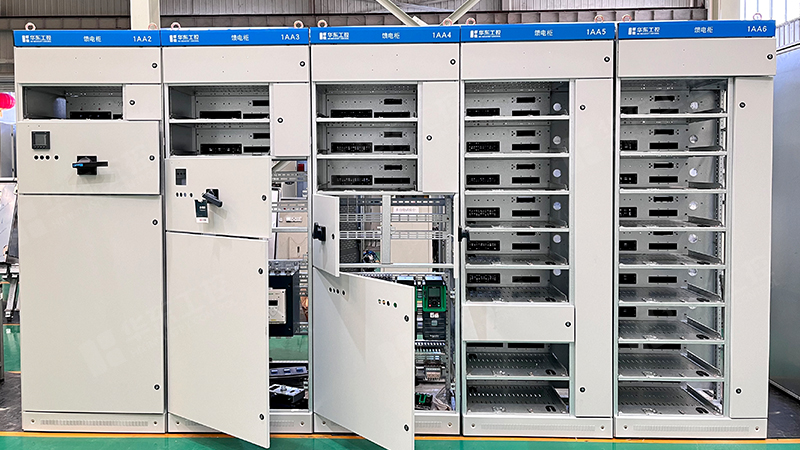

柜型分類：根據使用場景分為固定式(GGD)和抽屜式(GCS/GCK)兩種主流柜型。固定式結構簡單、成本低，適用于回路較少的場景;抽屜式采用功能單元模塊化設計，支持快速插拔，便于維護與擴容。

防護等級：標準柜體防護等級達IP30-IP54，針對粉塵、潮濕等特殊環境可定制更高防護等級(IP65)，確保內部元件安全運行。

散熱設計：柜頂配置散熱風扇或空調系統，配合底部進風口、頂部出風口的對流結構，有效控制柜內溫升，避免元件過熱。

二、元器件布局

華東工控在低壓控制柜內部布局上遵循“功能分區、強弱電分離”原則，很大限度減少電磁干擾，提升系統可靠性：

1.母線系統：水平母線與垂直母線采用銅排或覆鋁銅排，表面鍍錫處理，降低接觸電阻;母線槽加裝絕緣防護罩，避免短路風險。

2.元件安裝：

上層區域：安裝PLC、變頻器、智能儀表等控制元件，遠離發熱源;

中層區域：布置斷路器、接觸器、繼電器等主回路器件;

下層區域：設置電纜接線端子排，便于線纜整理與接地。

3.線纜管理：采用線槽或扎帶固定線纜，強弱電分槽走線，關鍵信號線加裝屏蔽層，降低信號干擾。

三、安全防護

華東工控低壓控制柜通過多重安全設計，確保設備在復雜工況下的穩定性：

1.電氣隔離：功能單元間設置金屬隔板或絕緣擋板，實現物理隔離，防止電弧擴散;

2.接地系統：柜體設置獨立接地銅排，所有金屬部件均可靠接地，接地電阻≤4Ω;

3.過載保護：配置智能斷路器、熱繼電器等保護元件，實時監測電流、溫度參數，異常時自動切斷電路;

4.防雷設計：可選配浪涌保護器(SPD)，抑制雷電或操作過電壓對設備的沖擊。

四、華東工控的核心優勢

1.嚴格工藝標準：從鈑金加工到裝配調試，全程執行ISO9001質量管理體系，通過CCC、CE認證;

2.定制化服務：支持非標尺寸、特殊環境(防爆、高海拔)定制，提供一站式解決方案;

3.全生命周期管理：提供從設計選型、安裝指導到運維培訓的全流程技術支持。

總之，華東工控低壓控制柜憑借科學的結構設計、嚴謹?shù)闹圃旃に嚺c智能化創新，已成為工業電力控制領域的優選品牌。未來，華東工控將繼續深耕電氣自動化技術，以更高效、更可靠的產品助力用戶實現節能增效與智能化轉型。
